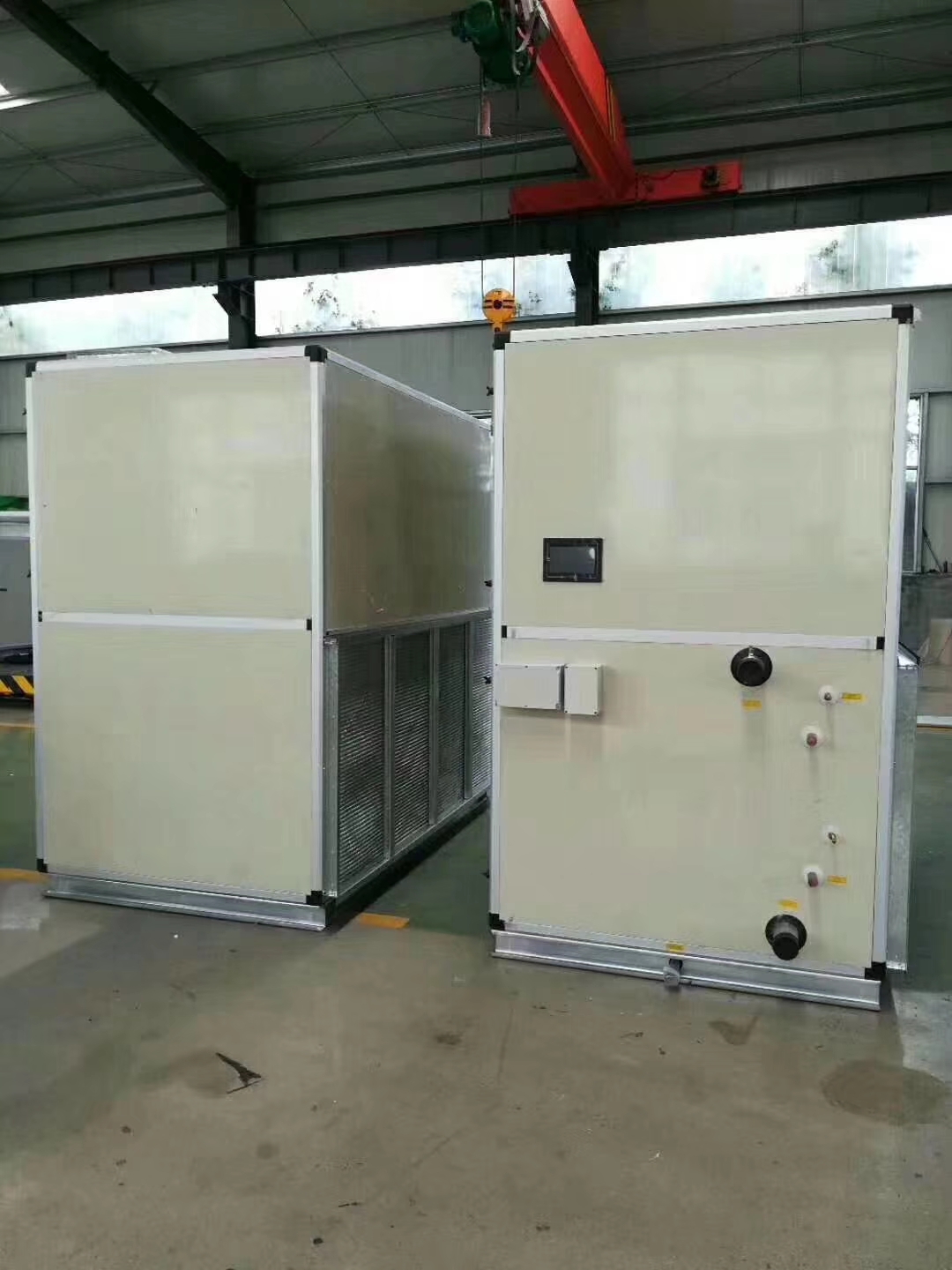

立式空气处理机组（立式新风机组）

概述

空气处理机组（新风机组）由立式新风机组（风量从2000~60000m³/h）、德州春意卧式新风机组（风量从2000~60000m³/h）和吊顶式新风机组（风量从1000~16000m³/h）三大系列，以满足冷却、加热、加湿、除湿等各种需要，广泛用于酒店、剧院、商场、办公楼等舒适性的各种场合；亦可满足电子、化工、医疗、制药、卷烟、食品、轻工等工业的需求。

立式空气处理机组（立式新风机组）的特点

框架结构: 立式新风机组全部采用铝合金框架结构，框架采用高强度铝合金专用型材，框架的每个角采用特殊结构的铸件，型材与角为插入式结构连接，这种结构有如下特点：

A：机械强度好，重量轻，耐腐蚀，外形美观，且尺寸准确。

B：结构装配灵活，易于现场拆装、检修，并且使用寿命比钢结构框架长。

面板结构: A：立式新风机组面板采用内外双层彩色钢板结构，两层钢板之间冲注为高密度聚氨酯或聚苯乙烯发泡保温材料，具有比玻璃棉等其他保温材料更佳的保温性能。在各种气候条件和工况运行时外壳均无冷桥产生。

B：面板采用特殊方法固定，并有密封材料加强气密性及保温性，这种面板结构在保温、降噪及强度方面均具有佳性能，并适用于空气品质要求较高的场所。

C：小型号机组风机采用外转子电机直接驱动风机，无需皮带传动，维护保养方便。

风机、电机: A：德州春意立式新风机组采用的风机为双进风离心风机，经过严格的动静平衡试验，运行平稳。

B：风机轴承采用密闭性滚球轴承，预先加有润滑油及自动调心和自动自锁、止推等功能。正常使用可免保养。

过 滤 器: 机组采用板式粗效过滤器。滤料采用绵纶凸网，可以进行多次清洗。

表 冷 器: 表冷器的各项选定参数为CAD/coil软件设计，标准表冷器为φ16的铜管，采用铜管串波纹铝翅片方法配以整体涨管将其涨紧。铜管采用交错排列，使其有高传热性能，低气流阻力和优越的抗腐蚀性，从而表冷器有高传热系数及较长的使用寿命。

立式空气处理机组（立式新风机组）性能说明（表一 ~ 表六）

1、“空调工况”是指：供冷时，进风干球温度为27℃，进风湿球温度为19.5℃；供热干球温度为21℃。

2、“全新风工况”（高新风）是指：供冷时，进风干球温度为35℃，进风湿球温度为28℃；供热时，进风干球温度为-5℃。

3、冷水温度为：供水7℃，回水12℃，热水供水温度为60℃。

4、表一 ~ 表六中电机功率为参考余压值下的对应参数。机组余压不受表列数据限制，用户应根据实际需要选定。

5、表一 ~ 表六中噪声值是在消声室内，距机组各表面约1米处（GB/T9068）测定的声压级噪声值。

6、当遇到冷媒水温度tw变化时，其冷量的修正系数α按下表：

7、当进风湿球温度ts变化时，其冷量的修正系数β按下表

立式空气处理机组（立式新风机组）技术性能
立式空气处理机组（立式新风机组）（四排管）技术性能表（表四）

立式空气处理机组（立式新风机组）（六排管）技术性能表（表五
