德州春意空气源热泵集成水力模块是将空气源热泵主机与水循环系统的核心组件（如水泵、阀门、过滤器、定压补水装置等）集成于一体的模块化设备，其核心价值在于简化系统安装、提升运行效率、降低维护成本，广泛应用于住宅、商用建筑的供暖、制冷及生活热水系统。以下从功能作用、使用方法、配置参数三方面展开详细说明：

一、核心功能作用

        空气源热泵集成水力模块通过 “集成化设计” 解决传统分散式水循环系统（主机与水力部件分开安装）的痛点，具体功能可分为系统优化类、运行保障类、便捷管理类三类：

1. 系统优化：简化安装，提升能效

减少现场施工量：传统系统需单独安装水泵、阀门、管路连接，易因施工误差导致漏水、阻力过大；德州春意空气源热泵集成水力在工厂完成预组装、压力测试，现场仅需连接主机、末端（地暖 / 风机盘管）及电源，安装周期缩短 50% 以上。

降低系统阻力：模块内部管路经过流体力学优化，管径匹配、弯头 / 接头数量减少，水循环阻力比分散系统降低 15%-30%，减少水泵能耗，间接提升热泵主机 COP（能效比）0.2-0.5。

冷热联供协同：部分模块支持 “供暖 + 制冷 + 生活热水” 三联供模式，通过内部三通阀、换热器的智能切换，实现不同工况的无缝衔接（如冬季优先供暖，夏季优先制冷，过渡季制备生活热水），无需额外配置热水循环泵。2. 运行保障：稳定可靠，延长寿命

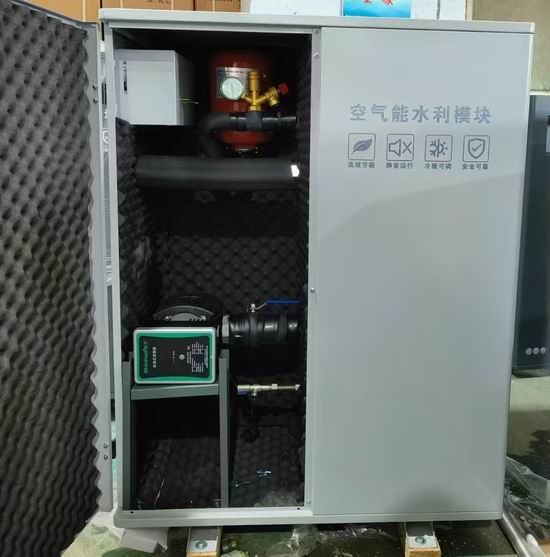

定压补水与排气：内置定压罐和自动补水阀，可实时维持系统压力稳定（避免压力过低导致气堵、过高导致爆管）；同时集成自动排气阀，排出系统内残留空气，防止水泵气蚀、换热器结垢。

过滤与保护：配备 Y 型过滤器或篮式过滤器，过滤循环水中的泥沙、杂质，避免末端管路堵塞；部分高端模块还带有水流开关（缺水时停机保护水泵）、超温保护（防止水温过高损坏部件）。

防冻保护：冬季停机时，模块可通过 “水泵间歇运转 + 电加热伴热带” 双重防冻（部分机型支持 - 25℃低温防冻），避免管路冻裂，无需人工排水。

3. 便捷管理：智能控制，降低维护

智能联动控制：德州春意空气源热泵集成水力自带控制器，可与热泵主机、末端温控器（如房间温控面板）联动，根据末端需求自动调节水泵转速（变频水泵机型）、水温，实现 “按需供能”（如夜间供暖时降低水泵转速，减少能耗）。

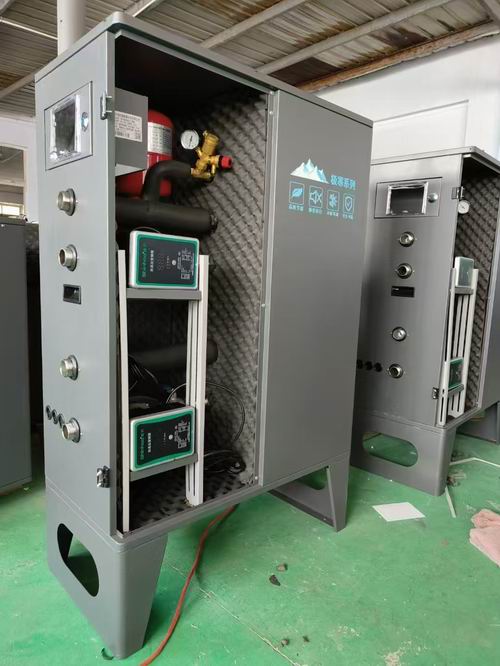

集中维护与故障诊断：模块预留检修口，水泵、阀门等部件集中布置，维护时无需拆卸多段管路；部分机型支持远程监控，可实时反馈水泵运行状态、系统压力等参数，出现故障（如水泵过载）时自动报警，降低排查难度。

二、使用方法（以住宅供暖场景为例）

1. 系统连接（安装阶段）

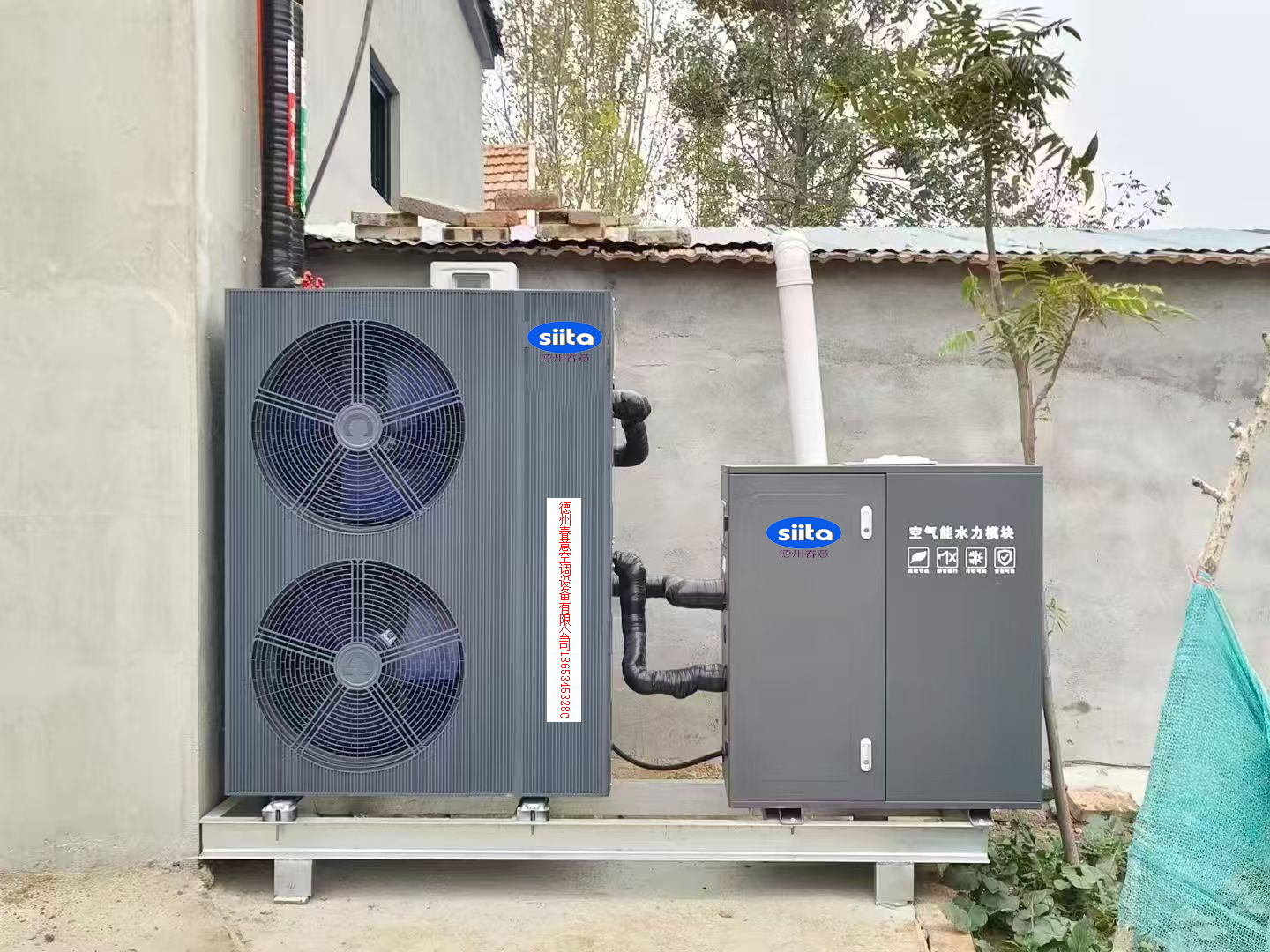

管路连接：将模块的 “主机进水口 / 出水口” 与空气源热泵主机的 “水循环接口” 通过 PPR 管连接（管径需匹配，避免变径导致阻力增大）；将模块的 “末端进水口 / 出水口” 与地暖盘管或风机盘管的主管连接；同时连接模块的 “补水口”（接自来水）、“排污口”（接排水管道）。

电源与通讯连接：为模块接通 220V/380V 电源（根据水泵功率选择，家用机型多为 220V）；通过通讯线（如 RS485 线）将模块控制器与热泵主机控制器、房间温控器连接，实现联动控制。

2. 首次启动前检查

压力检查：打开自来水补水阀，向系统注水，观察模块压力表，待压力达到 0.2-0.3MPa（家用系统常规压力）时关闭补水阀，静置 1 小时，确认压力无下降（排除漏水）。

排气操作：打开模块的手动排气阀，排出系统内空气，直至排气口持续出水（无气泡），关闭排气阀；启动水泵（手动模式），运行 5 分钟后再次排气，空气排净。

参数设置：通过模块控制面板，设置基础参数：

供暖水温：冬季地暖系统通常设为 40-50℃，风机盘管设为 50-55℃；

定压值：下限 0.15MPa，上限 0.3MPa（避免压力波动过大）；

防冻温度：设为 5℃（当系统水温低于 5℃时，自动启动防冻功能）。

3. 日常运行与操作

自动模式（推荐）：将模块切换至 “自动模式”，系统会根据末端温控器的需求（如房间温度低于设定值），自动启动水泵、调节转速，并联动热泵主机运行，无需人工干预。

手动模式（应急）：若自动模式故障，可切换至 “手动模式”，手动启动水泵（调节转速）、设定水温，临时保障供暖 / 制冷；但需注意：手动模式下无联动保护，需定期检查系统压力、水温，避免过载。

生活热水优先（三联供机型）：若需优先制备生活热水，可在控制面板选择 “热水优先” 模式，模块会自动切换水路，将热泵主机产生的热量优先供给生活热水换热器，直至热水箱达到设定温度（如 55℃），再切换回供暖 / 制冷模式。

4. 维护与保养

定期排污：每 3 个月打开模块排污口，排污 1-2 分钟，排出系统内沉积的杂质；每年供暖季结束后，全系统排污一次，避免杂质残留导致管路堵塞。

过滤器清洗：每 6 个月拆卸模块的 Y 型过滤器，清洗滤网（用清水冲洗或软毛刷清理），防止滤网堵塞导致水流减小、水泵过载。

冬季防冻：若冬季长期停机（如房屋空置），需将系统内的水排空（打开排污口和排气阀），或保持模块通电、开启 “防冻模式”，避免管路冻裂。

三、关键配置参数（选型与设计依据）

德州春意空气源热泵集成水力的参数需与热泵主机功率、末端负荷、系统规模匹配，核心参数如下表所示：

参数类别

关键参数

说明与选型依据

基础参数    适用主机功率    模块需匹配热泵主机的制热量 / 制冷量，如 “10-15kW 主机适配模块”“20-30kW 主机适配模块”，避免小模块带大主机导致水循环不足。

大流量    单位：m³/h，需满足主机和末端的流量需求（主机流量 = 制热量 /(4.186× 温差)，温差通常取 5℃）；例如 10kW 主机流量≈10/(4.186×5)≈0.48m³/h，模块流量需≥0.5m³/h。

额定扬程    单位：mH₂O（米水柱），需克服系统总阻力（主机阻力 + 管路阻力 + 末端阻力），通常家用系统选 10-15mH₂O，商用系统选 15-25mH₂O。

水泵参数    水泵类型    分为定频水泵（成本低，适合小系统）和变频水泵（可根据流量需求调节转速，节能 30% 以上，适合大系统或温差波动大的场景）。

电机功率    单位：kW，与扬程、流量匹配，家用模块通常为 0.37-1.1kW，商用模块为 1.5-5.5kW。

保护与控制    定压方式    分为膨胀罐定压（常用，适合中小型系统）和变频泵定压（适合大型系统或压力波动大的场景）。

防冻措施    需明确防冻温度范围（如 - 15℃/-25℃），是否带电加热伴热带（北方寒冷地区必备）。

控制接口    是否支持 RS485 通讯（联动主机、温控器），是否带远程监控接口（如 WiFi/4G，商用场景推荐）。

其他参数    外形尺寸    需考虑安装空间（如设备间大小），家用模块通常为 800×600×1200mm（长 × 宽 × 高），商用模块更大。

工作环境温度    常规模块适合 - 10℃-40℃，低温模块适合 - 25℃-40℃（北方地区需选低温型）。

四、选型与配置注意事项

匹配末端类型：地暖系统阻力小，可选择低扬程水泵（10-12mH₂O）；风机盘管系统阻力大，需选高扬程水泵（12-15mH₂O）。

考虑系统规模：多户共用系统（如公寓）需选 “一泵多回路” 模块，配备分集水器；单户系统可选 “单泵单回路” 模块，结构更紧凑。

优先选变频水泵：虽然初期成本高，但长期运行节能效果显著（尤其供暖季长达 4-6 个月的地区），且噪音更低（变频泵低速运行时噪音≤50dB，定频泵通常为 60-70dB）。

关注低温性能：北方严寒地区（冬季低温≤-15℃）需选带 “低温防冻循环” 的模块，避免水泵冻堵、管路破裂。

德州春意空气源热泵集成水力通过合理选型、规范安装和正确使用，空气源热泵集成水力模块可显著提升系统稳定性和能效，是现代空气源热泵系统的核心配套组件之一。
